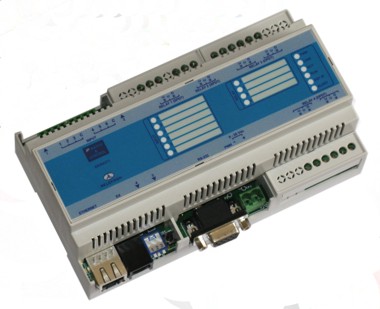

SKM-XIKRA211 / XIKRA211-S / SKM-XIKRA211-2 / XIKRA211-2-S

MÓDULO PARA CONTROL Y MONITORIZACIÓN A SOBRE INTERNET

6 entradas digitales. 4 relés. Función programador horario ( en XIKRA211-2 )



XIKRA211: 4 reles IP. Control web

Disponible una App GRATUITA para controlar el equipo desde teléfonos Android

XIKRA_App_Android

Permite usar el teléfono como mando



SKM-XIKRA211 es un módulo de monitorización y control remoto a través de Internet para entornos residenciales, comerciales e industriales.

Dispone de 6 entradas digitales de contacto seco, que podrán ser accionadas mediante el cierre de un contacto sin potencial, o mediante una salida NPN de un controlador o un detector. Dispone también de 4 relés con capacidad de corte de 5A/240 Vac. Dos de estos relés disponen de una configuración de contacto conmutado (SPDT) y los otros dos cuentan con una configuración de doble contacto conmutado (DPDT), que permite conmutar dos líneas simultánea e independientemente.

Cada una de las 6 entradas de contacto seco incorpora un contador que permite la cuenta de pulsos a una frecuencia máxima de 5 Hz, permitiendo la monitorización de diversos elementos con salida de pulsos, como contadores, medidores de caudal, detección de paso en cadenas de envasado, etc. Todos los controles de los contadores (lectura, RESET, ...) pueden ser accedidos por web o mediante comandos http y lecturas XML para su integración.

En el modelo XIKRA211-S, cada uno de los dos relés DPDT lleva asociada una salida SSR, aislada galvánicamente, tanto de los contactos del rele, como del resto del equipo, que conmutará simultáneamente al relé, una carga de hasta 48 Vdc / 33 Vac / 300 mA.

Un conector modular RJ12 permite la conexión con módulos de ampliación, lo que asegura la escalabilidad.

El acceso es sencillo: Después de asignarle una dirección IP, se accede a través de un navegador web estándar, como I. Explorer o M. Firefox, a través del cual se presentan todos los parámetros monitorizados, y se permite realizar los ajustes de configuración. De igual modo se pueden accionar los relés con un "click" en el botón correspondiente. El acceso web se realiza mediante validación de usuario y contraseña.

XIKRA211 se integra fácilmente en aplicaciones informáticas de control y adquisición de datos. Es posible acceder a él mediante comandos http para actuar sobre los relés, y recibir el estado de las variables del equipo en formato XML para su posterior tratamiento, como integración en documentos Excel, bases de datos, etc. Se monta sobre rail DIN.

El equipo puede enviar un email ante la detección de un cambio en cualquiera de sus entradas, así como un mensaje por TCP a una dirección IP y puerto configurables. Este mensaje contiene el estado de las entradas en formato texto con separadores.

El modelo XIKRA211 es idéntico al modelo XIKRA210, excepto en el número de relés de salida. La única diferencia con respecto al módulo XIKRA210 consiste en la adición de 2 relés de doble contacto conmutado y, en el modelo XIKRA211-S, de una salida SSR adicional asociada a cada uno de estos relés.

Los modelos XIKRA211-2 / XIKRA211-2-S incorporan un reloj calendario y permiten la funcionalidad de programador horario configurable por web, con 4 programas, cada uno de los cueles puede ser asociado a cualquiera de los días de la semana y a cualquiera de los 4 relés.



Ofrecemos de forma gratuita una App para Android que permite utilizar un teléfono o tablet como mando del equipo. Mediante esta App es posible conmutar los relés, así como visualizar el estado de las entradas y de los contadores asociados a las mismas. Para instalarla en el teléfono o tablet, sólo hay que escanear el código QR que aparece al principio de la página.



Podemos desarrollar soluciones completas de adquisición remota de datos e integración en aplicaciones como bases de datos, con generación de informes y gráficos, exportación a documentos Excel, etc. Contacte con nosotros si necesita una aplicación específica para su necesidad.



CARACTERÍSTICAS:

  • Accesible a través de un navegador web estándar.
  • Acceso con contraseña (versión firmware 2.08 o posterior).
  • Integrable en aplicaciones de adquisición y control mediante acceso por comandos http y lectura de las variables internas en formato XML.
  • Función programador horario configurable a través de web (en modelo XIKRA211-2).
  • 4 relés de 5A/240V.
    • 2 relés SPDT (1 contacto conmutado).
    • 2 relés DPDT (2 contactos conmutados).
  • 1 salida SSR asociada a cada uno de los dos relés DPDT, aislada galvánicamente, con capacidad de corte: 48Vdc/33Vac /300 mA (sólo en modelo XIKRA211-S).
  • 6 entradas de contacto seco. Activas por cierre de contacto o NPN. Las entradas tienen capacidad para cuenta de pulsos, con un contador de 32 bits asociado a cada entrada, cuyo estado puede visualizarse a través de web.
  • Entradas, salidas y estado se visualizan mediante 16 LEDs.
  • Fácil configuración de parámetros a través de web.
  • Capacidad de envío email y mensajes TCP ante cambio de estado de las entradas.
  • Firmware y web actualizables.
  • Puertos de comunicación: RS232.
  • Conector RJ12 para ampliaciones futuras.
  • Alimentación: 8-30 V.
  • Consumo: 3 w máx. con los cuatro relés activos.
  • Temperatura de operación: 0-60 ºC.
  • Dimensiones: 160 x 90 x 58 mm.
  • Montaje en carril DIN.
  • Cumple normativa RoHS.



ESTE EQUIPO HA SIDO DESARROLLADO Y ENSAMBLADO EN ESPAÑA

CAMPOS DE APLICACIÓN:

  • Domótica.
  • Oficina y comercios.
  • Procesos industriales.

EJEMPLOS DE APLICACIÓN:

  • Detección remota de contactos mecánicos (presostatos. relés, interruptores).
  • Aviso y señalización a través de Internet.
  • Detección de intrusión, fugas de gas, inundaciones.
  • Activación remota de dispositivos (calefacción, luces, motores).
  • RESET remoto de dispositivos.
  • Gestión energética: control de luces, climatización, etc., desde aplicaciones de control para optimización del consumo.
  • Monitorización de medidores de caudal y otros tipos de contadores con salida de pulsos.
  • Conteo en líneas de envasado, parking, etc.

         (Manual)

XIKRA211_web_entradas_salidas_contadores

Página de control del módulo XIKRA211

xikra210. Configuracion

Página de configuración

MODELOS DISPONIBLES:

  • XIKRA211.
  • XIKRA211-S.
  • XIKRA211-2: Modelo con RTCC (reloj-calendario).
  • XIKRA211-2-S: Modelo con RTCC (reloj-calendario).

ACCESORIOS DISPONIBLES:

  • SKM-SFA02-15: Fuente de alimentación de 15 V / 4,5 W para carril DIN. Ver.

  • SKM-DC481210: Convertidor DC/DC aislado, con entrada de 48 V y salida 12 V, para carril DIN. Permite alimentar el módulo XIKRA211 en instalaciones de telecomunicación de -48V. Ver.

  • SKM-OPDRY-2CH: Módulo optoacoplador de 2 entradas. Permite conectar señales con tensiones entre 5 y 30 Vdc a las entradas del módulo XIKRA211, proporcionando aislamiento galvánico. Ver.
  • SKM-IECDS-2P: Módulo de distribución con conexiones IEC320 en carril DIN, para controlar la alimentación de equipos con toma IEC320 mediante los relés del módulo XIKRA211. Ver.



Nota importante: Este módulo está concebido para ser utilizado como parte integrante de un sistema o instalación. El instalador deberá tomar las precauciones necesarias de seguridad ( fusibles en las salidas, etc.) para cumplir la normativa vigente.
