SKM-XIKRA210 / XIKRA210-2

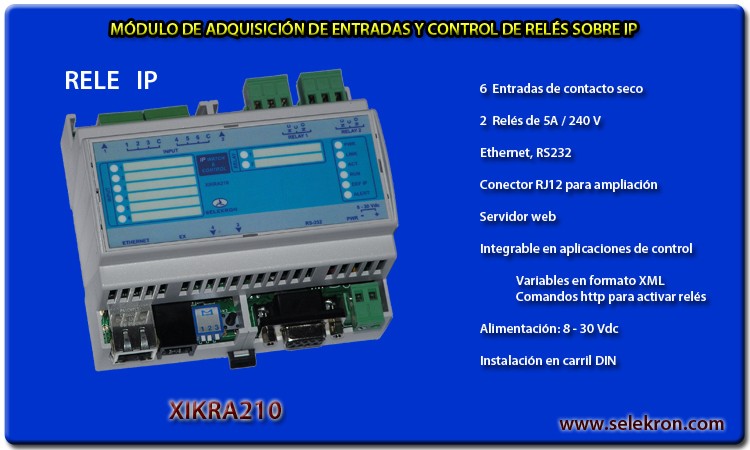

MÓDULO DE RELE IP. CONTROL A TRAVÉS DE ETHERNET

6 entradas digitales. 2 relés. Función programador horario ( en XIKRA210-2 )

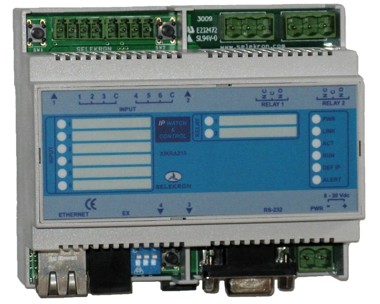

Rele remoto por IP XIKRA210



Disponible una App GRATUITA para controlar el equipo desde teléfonos Android

XIKRA_App_Android

Permite usar el teléfono como mando



XIKRA210 es un relé IP que hace posible el control remoto de dispositivos a través de Ethernet / Internet, así como la monitorización de elementos conectados a sus entradas.

Cuenta con 6 entradas de contacto seco, activadas por el cierre de un contacto sin potencial, o mediante una salida NPN de un controlador o un detector. También cuenta con 2 relés de contactos conmutados con una capacidad de corte de 5A/240 Vac. Un conector RJ12 permite la conexión con módulos de ampliación.

Las 6 entradas de contacto seco tienen capacidad de cuenta de pulsos a una frecuencia máxima de 5 Hz, permitiendo la monitorización de diversos elementos con salida de pulsos, como contadores, medidores de caudal, detección de paso en líneas de envasado, etc. Los controles de los contadores (lectura, RESET, ...) pueden ser accedidos por web o mediante comandos http y lecturas XML para su integración.

El módulo XIKRA210 permite el envío de un email cuando cambia de estado alguna de sus entradas. De igual modo, cuando se produce un cambio de estado en alguna entrada, puede enviar un mensaje por TCP a una dirección IP y un puerto configurables. En este mensaje se envía el estado de las entradas en formato texto con separadores.

De fácil acceso, después de asignarle una dirección IP, se accede a través de un navegador web estándar, como I. Explorer o M. Firefox, donde se muestran los parámetros monitorizados, y se permite realizar los ajustes de configuración. De igual modo se pueden accionar los relés con un "click" en el botón correspondiente. El acceso web se realiza mediante validación de usuario y contraseña.

El equipo es fácilmente integrable en aplicaciones informáticas de control y adquisición de datos, accediendo mediante comandos http para actuar sobre los relés, y recibir el estado de las variables del equipo en formato XML o en formato texto, para su posterior tratamiento, como integración en documentos Excel, bases de datos, etc. Se instala en rail DIN.

El modelo XIKRA210-2 incorpora un reloj calendario y permite la funcionalidad de programador horario, configurable via web, con 4 programas, cada uno de los cueles puede ser asociado a cualquiera de los días de la semana y a cualquiera de los 2 relés.

Mediante dos módulos XIKRA210 también es posible implementar un interruptor remoto a través de Internet o LAN, de modo que, al cerrar un contacto sobre uno de ellos, se cerrará un relé en el módulo remoto. Si se utiliza un XIKRA210 para la detección de los interruptores y un XIKRA211 para la activación de los relés remotos, es posible reflejar hasta 4 interruptores en los 4 relés del equipo remoto.

rele remoto IP/LAN

INTERRUPTOR REMOTO SOBRE LAN



CARACTERÍSTICAS:

  • Accesible a través de un navegador web estándar.
  • Acceso con contraseña (versión firmware 2.08 o posterior).
  • Integrable en aplicaciones de adquisición y control mediante acceso por comandos http y lectura de las variables internas en formato XML.
  • 2 relés de 5A/240V de contactos conmutados.
  • 6 entradas de contacto seco, activas por cierre de contacto o NPN, con capacidad para cuenta de pulsos, con un contador de 32 bits asociado a cada entrada, cuyo estado se puede mostrar en web.
  • 14 LEDs para visualización de salidas, entradas y estado.
  • Configuración a través de web.
  • Función programador horario configurable a través de web (en modelo XIKRA211-2).
  • Capacidad de envío email y mensajes TCP cuando cambia de estado alguna de las entradas.
  • Firmware y web actualizables.
  • Puertos de comunicación: RS232.
  • Conector RJ12 para ampliaciones futuras.
  • Alimentación: 8-30 V.
  • Consumo: 2 w máx. con los dos relés activos.
  • Temperatura de operación: 0-60 ºC.
  • Dimensiones: 105 x 90 x 58 mm.
  • Montaje en carril DIN.
  • Cumple normativa RoHS.



Ofrecemos de forma gratuita una App para Android que permite utilizar un teléfono o tablet como mando del equipo. Mediante esta App es posible conmutar los relés, así como visualizar el estado de las entradas y de los contadores asociados a las mismas. Para instalarla en el teléfono o tablet, sólo hay que escanear el código QR que aparece al principio de la página.



Podemos desarrollar soluciones completas de adquisición remota de datos e integración en aplicaciones como bases de datos, con generación de informes y gráficos, exportación a documentos Excel, etc. Contacte con nosotros si necesita una aplicación específica para su necesidad.

ESTE EQUIPO HA SIDO DESARROLLADO Y ENSAMBLADO EN ESPAÑA

CAMPOS DE APLICACIÓN:

  • Domótica.
  • Oficina y comercios.
  • Procesos industriales.
  • Telecomunicación.

EJEMPLOS DE APLICACIÓN:

  • Control remoto y reinicio de dispositivos como cámaras IP o equipos de telecomunicación.
  • Detección remota de contactos mecánicos (presostatos. relés, interruptores).
  • Aviso y señalización a través de Internet.
  • Detección de intrusión, fugas de gas, inundaciones.
  • Telemando. Activación remota de dispositivos (calefacción, luces, motores).
  • Gestión energética: control de luces, climatización, etc., desde aplicaciones de control para optimización del consumo.
  • Monitorización de medidores de caudal y otros tipos de contadores con salida de pulsos.
  • Conteo en líneas de envasado, parking, etc.

         (Manual)

XIKRA210: web_entradas_reles_contadores

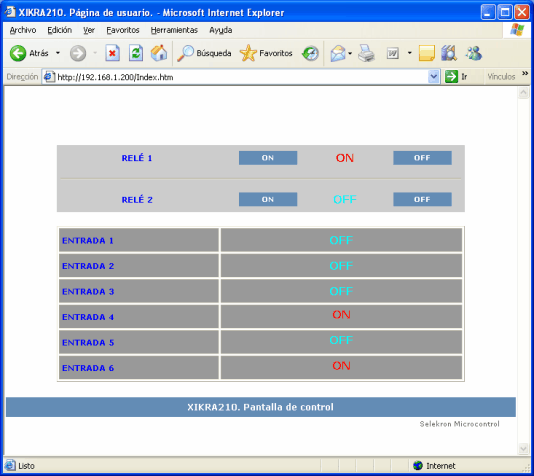

Página de control del módulo XIKRA210

xikra210. Configuracion

Página de configuración



MODELOS DISPONIBLES:

  • XIKRA210
  • XIKRA210-2: Modelo con RTCC (reloj-calendario).

ACCESORIOS DISPONIBLES:

  • SKM-SFA02-15: Fuente de alimentación de 15 V / 4,5 W para carril DIN. Ver.

  • SKM-DC481210: Convertidor DC/DC aislado, con entrada de 48 V y salida 12 V, para carril DIN. Permite alimentar el módulo XIKRA210 en instalaciones de telecomunicación de -48V. Ver.

  • SKM-OPDRY-2CH: Módulo optoacoplador de 2 entradas. Permite conectar señales con tensiones entre 5 y 30 Vdc a las entradas del módulo XIKRA210, proporcionando aislamiento galvánico. Ver.
  • SKM-IECDS-2P: Módulo de distribución con conexiones IEC320 en carril DIN, para controlar la alimentación de equipos con toma IEC320 mediante los relés del módulo XIKRA210. Ver.

Control de dispositivos con conexión IEC320 a Través de Internet, mediante el módulo XIKRA200. Carril DIN.

CONTROL DE DISPOSITIVOS CON CONEXIÓN IEC320 A TRAVÉS DE INTERNET, MEDIANTE EL MÓDULO XIKRA200-XIKRA210

Nota importante: Este módulo está concebido para ser utilizado como parte integrante de un sistema o instalación. El instalador deberá tomar las precauciones necesarias de seguridad ( fusibles en las salidas, etc.) para cumplir la normativa vigente.
