Las rosetas adaptadoras SKM-RJ45xx permiten, de un modo fácil y rápido, la transición de las señales de un cable con conector RJ45 estándar hacia otro medio, así como el acceso directo a las señales a través de bornas, facilitando el cableado en instalaciones sobre rail DIN.

El conector RJ45 está apantallado y el chasis está conectado a uno de los terminales de la bornera. Las bornas de conexión pueden ser roscadas o de muelle, según modelo.

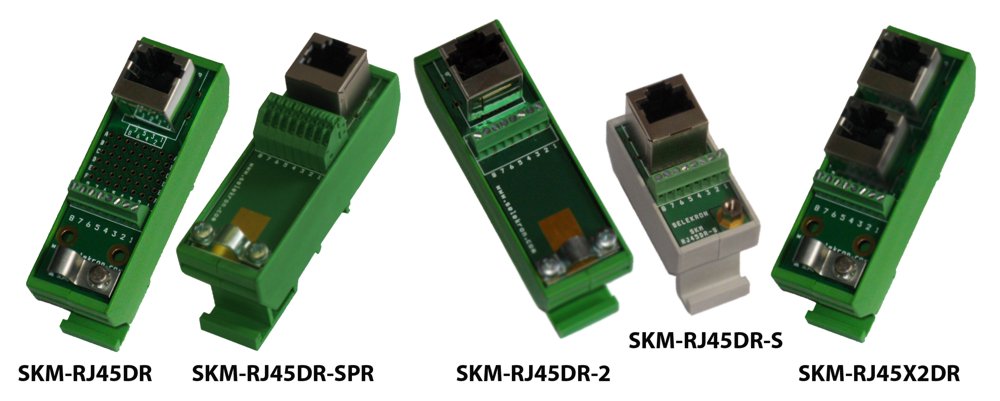

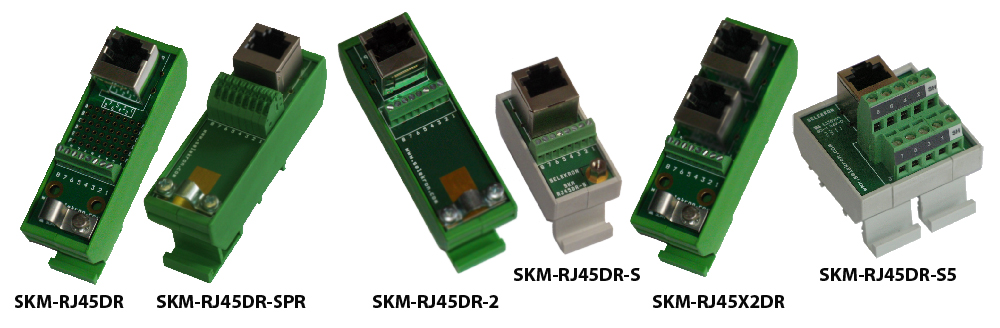

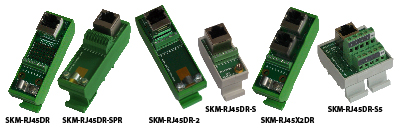

Están disponibles diversos modelos para diferentes necesidades de conexión:

SKM-RJ45DR-2-BR

• Transición RJ45 a bornas roscadas de paso 2.54 mm.
• Grapa para sujección del cable, conectada a chasis del conector RJ45.
• Dimensiones: 72 x 25 x 45 mm.

---

SKM-RJ45DR-2-SPR

• Transición RJ45 a bornera de muelle de paso 2.54 mm. Inserción rápida del cable por presión, sin destornillador.
• Grapa para sujección del cable, conectada a chasis del conector RJ45.
• Dimensiones: 72 x 25 x 45 mm.

---

SKM-RJ45DR

• Transición RJ45 a bornas roscadas de paso 2.54 mm.
• Grapa para sujección del cable, conectada a chasis del conector RJ45.
• Área de taladros metalizados (6 taladros por línea) que permite la inserción de componentes en aplicaciones que así lo exijan.
• Dimensiones: 72 x 25 x 45 mm.

---

SKM-RJ45DR-S

• Transición RJ45 a bornas roscadas de paso 2.54 mm.
• Modelo compacto, de reducidas dimensiones.
• Tornillo de acceso a conexión de chasis del conector RJ45. Sin grapa de sujección de cable.
• Dimensiones: 45 x 24 x 42 mm.

---

SKM-RJ45DR-S5

• Transición RJ45 a bornas roscadas de paso 5,08 mm, en doble piso.
• Acepta mayor sección de cable en bornas que el resto de modelos.
• Acceso a conexión de chasis del conector RJ45 en 2 de las bornas.
• Dimensiones: 46 x 45 x 42 mm.

---

SKM-RJ45x2DR

• Transición RJ45 a RJ45, pin a pin, con acceso a las señales también en bornas roscadas de paso 2.54 mm o en bornas de muelle. En buses cableados sobre cables con conector RJ45, permite la conexión de un nodo en un punto intermedio del trazado.
• Grapa para sujección del cable, conectada a chasis de los conectores RJ45.
• Dimensiones: 72 x 25 x 45 mm.

---

SKM-RJ45x3DR ( RJ45 splitter )

• 3 conectores RJ45 con conexión en paralelo, pin a pin.
• En buses cableados sobre cables con conector RJ45, permite la bifurcación del bus en un punto intermedio del trazado.
• Dimensiones: 72 x 25 x 45 mm.

---

CARACTERÍSTICAS:

• Montaje en carril DIN.
• Conector RJ45 apantallado.
• Conector de bornas roscadas de paso 2,54 mm, 5,08 mm o bornera de muelle, según modelo.
• Intensidad máxima: 1,5 A ó 1 A, según modelo.
• Taladros metalizados: ø 1 mm. 6 taladros por línea. Sólo en modelo SKM-RJ45DR.
• RoHS.


         (Ficha técnica)
