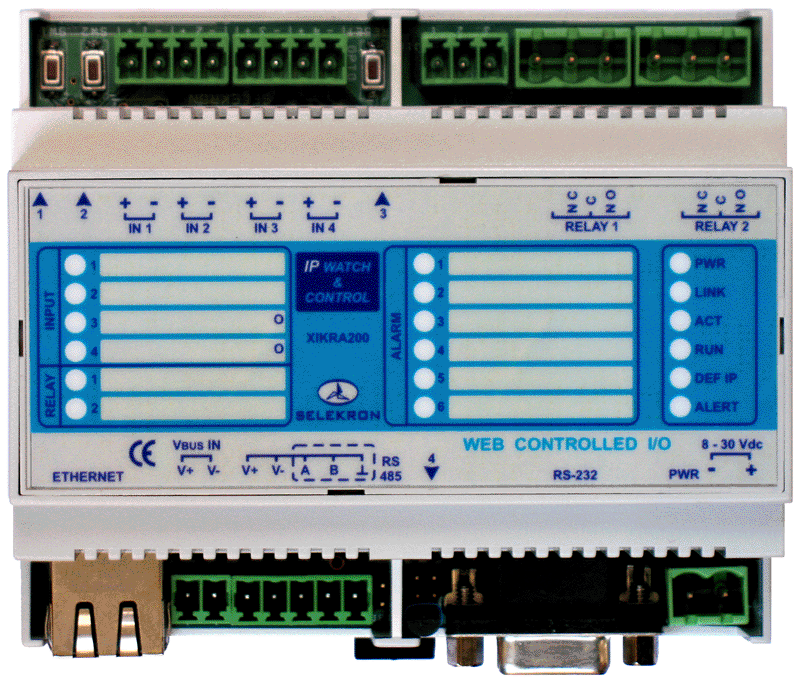

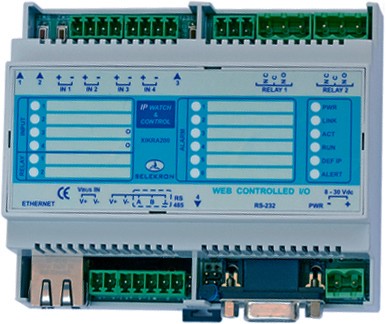

SKM-XIKRA200 es un versátil módulo de monitorización y control a través de Internet/LAN para uso en entornos residenciales, comerciales e industriales.

De manejo simple, resulta de gran utilidad cuando se necesita supervisar el buen funcionamiento de equipos remotos, como el aire acondicionado en CPDs, o detectar fallos  como la caída de tensión de red, una inundación, una fuga de gas, o cualquier situación que se necesite detectar, si existe el sensor adecuado.

El acceso es sencillo: Desués de asignarle una dirección IP, se accede a través de un navegador web estándar, como I. Explorer o Firefox, a través del cual se presentan todos los parámetros monitorizados, y se permite realizar los ajustes de configuración. De igual modo se pueden accionar los relés manualmente.

XIKRA200 puede realizar diversas tareas de supervisión de forma autónoma: de sus entradas, de la temperatura de sala, de la tensión de alimentación, o del estado operativo de otro equipo (por ejemplo, si no responde a un PING), y ejecutar acciones al detectar una situación anómala, como accionar un relé, enviar un email o activar un avisador acústico. Todos los parámetros y acciones se configuran fácilmente y de forma muy intuitiva a través de web, en unos minutos.

El equipo es fácilmente integrable en aplicaciones informáticas de control y recogida de datos. Es posible acceder a él mediante comandos http para actuar sobre los relés, y recibir el estado de las variables del equipo en formato XML.

Podemos desarrollar soluciones completas de adquisición remota de datos e integración en aplicaciones como bases de datos, con generación de informes y gráficos, exportación a documentos Excel, etc. Contacte con nosotros si necesita una aplicación específica para su necesidad.

CAMPOS DE APLICACIÓN:

• Domótica.
• Oficina y comercios.
• Procesos industriles.
• Telecomunicación.

EJEMPLOS DE APLICACIÓN:

• Detección de contactos mecánicos (presostatos. relés, interruptores).
• Monitorización de temperatura (centros de datos, oficinas, almacenes).
• Aviso y señalización a través de Internet.
• Monitorización de caída de servicio en servidores, cámaras IP.
• Detección de intrusión, fugas de gas, inundaciones.
• Activación remota de dispositivos (calefacción, luces, motores).
• Monitorización remota de tensión de baterías en SAI de -48 V, en equipos de telecomunicación.

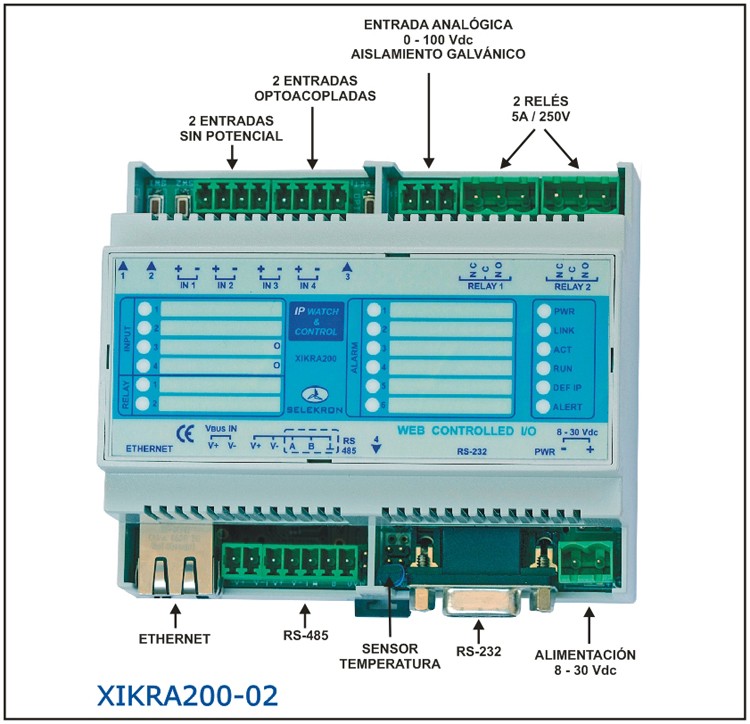

CARACTERÍSTICAS:

• Accesible a través de un navegador web estándar.
• Integrable en sistemas de acquisición y control mediante acceso por comandos http y lectura en formato XML.
• 2 relés de 5A/240V de contactos conmutados.
• 2 entradas optoacopladas. Aceptan tensiones entre 5-30 V / 5 mA.
• 2 entradas activas por cierre de contacto.
• 1 Entrada analógica aislada galvánicamente (modelos XIKRA200-0x). Rango: 4-20 mA o 0-100 Vdc (según modelo).
• Avisador acústico.
• Sensor de temperatura integrado, con ajuste de consigna.
• Detector de tensión de alimentación, con ajuste de consigna.
• Generación de condiciones de alarma para las diversas situaciones detectadas.
• Capacidad de envío email.
• Entradas, salidas, alarmas y estado se visualizan mediante 18 LEDs.
• Las alarmas se pueden asociar a relés, avisador acústico y envío email.
• Fácil configuración de parámetros a través de web.
• Firmware y web actualizables.
• Puertos de comunicación: RS232, Ethernet, RS485.
• Alimentación: 8-30 V.
• Consumo: 2,1w máx. con los dos relés activos (mod. XIKRA200).
• Temperatura de operación: 0-60 ºC.
• Dimensiones: 105 x 90 x 58 mm.
• Anclaje en carril DIN.
• Marcado CE.
• Cumple normativa RoHS.

(Manual)

Web para el módulo XIKRA200. Versión: 1.10 / Septiembre 2009

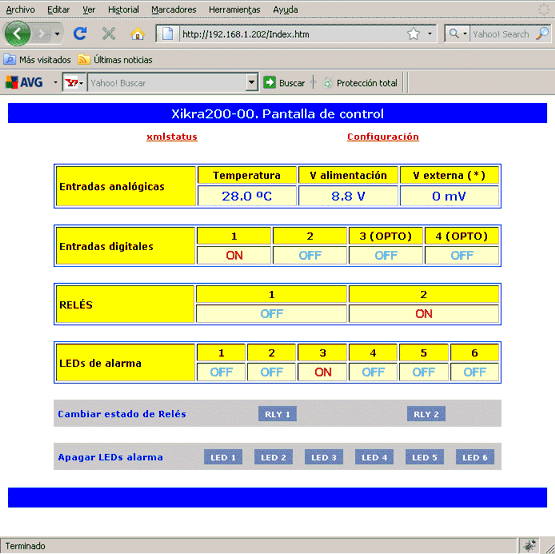

Pantalla de control del módulo XIKRA200

ACCESORIOS DISPONIBLES:

• SKM-SFA02-15: Fuente de alimentación de 15 V / 4,5 W para carril DIN.

• SKM-DC481210: Convertidor DC/DC aislado, con entrada de 48 V y salida 12 V, para carril DIN. Permite alimentar el módulo XIKRA200 en instalaciones de telecomunicación de -48V.

• SKM-OPDRY-2CH: Módulo optoacoplador de 2 entradas. Permite conectar señales con tensiones entre 5 y 30 Vdc a las entradas de contacto seco del módulo XIKRA200, proporcionando aislamiento galvánico.

• SKM-IECDS-2P: Módulo de distribución con conexiones IEC320 para carril DIN, para controlar la alimentación de equipos con toma IEC320 mediante los relés del módulo XIKRA200.

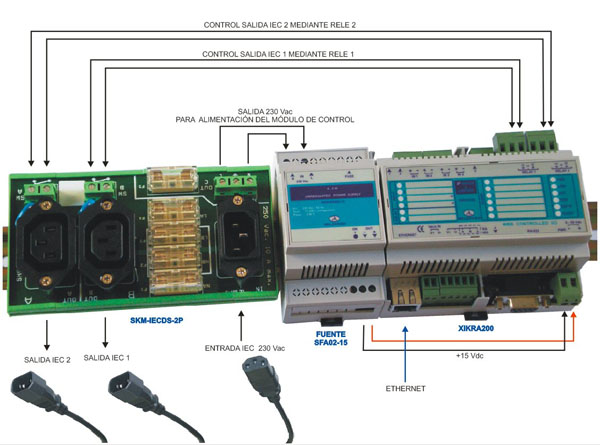

CONTROL DE DISPOSITIVOS CON CONEXIÓN IEC320 A TRAVÉS DE INTERNET, MEDIANTE EL MÓDULO XIKRA200

Nota importante: Este módulo está concebido para ser utilizado como parte integrante de un sistema o instalación. El instalador deberá tomar las precauciones necesarias de seguridad ( fusibles en las salidas, etc.) para cumplir la normativa vigente.
