El módulo SKM-ACIN-U permite detectar la presencia o ausencia de tensión AC en el rango de 85 a 265 Vac, proporcionando esta información mediante el cierre de un contacto sin potencial, con un aislamiento óptico de 4000 V entre entrada y salida.
De robusta construcción, dispone de protección contra picos transitorios en la entrada y un filtrado que proporciona una señal de salida limpia, sin ruido ni ondulaciones.
Su salida consiste en un contacto de tipo MOSFET, sin polaridad, para una fácil conexión a equipos que disponen de entradas activas por cierre de contacto seco o NPN. También es posible la conexión a entradas con niveles lógicos TTL de 5V y, en general, a entradas lógicas con niveles entre 3 y 24 V, utilizando una resistencia de pull-up.
El módulo está encapsulado en resina UL94-V0 sobre un soporte para carril DIN, con conexión mediante bornas roscadas enchufables.

CAMPOS DE APLICACIÓN:

El detector SKM-ACIN-U puede ser utilizado para detectar de forma fiable la presencia de tensión AC en relés y solenoides, actuadores, salidas de fusibles, o en cualquier equipo que opera en el rango de tensión AC cubierto, en campos diversos como domótica, seguridad o control industrial.
Debido a su baja resistencia en el contacto de salida (9 Ω máximo), la caída de tensión en bornas queda en un valor muy bajo (inferior a 0,4 V con carga de 40 mA), por lo que es compatible con las entradas estándar de PLC s y otros equipos de control, facilitando la integración en sistemas de monitorización y automatización.
El detector puede conectarse a equipos de monitorización remota, como el módulo XIKRA200, para detectar incidencias en el suministro eléctrico a través de Internet.

CARACTERÍSTICAS:

• Entrada: 85 - 265 Vac.
• Salida: Cierre de contacto (MOSFET, sin polaridad, sin potencial).
• Aislamiento óptico entrada-salida: 4000 V.
• Caída de tensión en bornas de salida < 0,4 V a 40 mA.
• Corriente máxima en la salida: 100 mA, limitada por fusible rearmable.
• Encapsulado en resina (UL94 -V0).
• Información proporcionada: presencia / ausencia de tensión AC.
• LED indicador de presencia de tensión.
• Potencia disipada < 300 mW.
• Rango de temperatura: -30 a +70 ºC.
• Montaje en carril DIN.
• Conexión mediante bornas roscadas enchufables.
• Dimensiones: 76 x 25 x 41 mm.
• RoHS.


       (Ficha técnica)

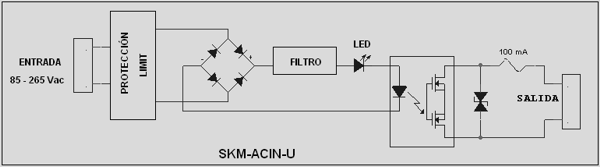

Circuito equivalente

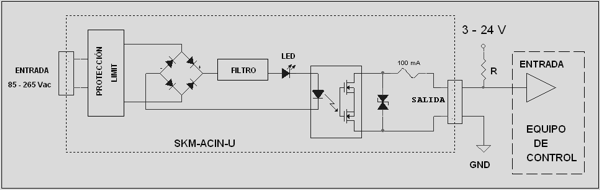

Conexión con lógica de entrada de 3 a 24 V.

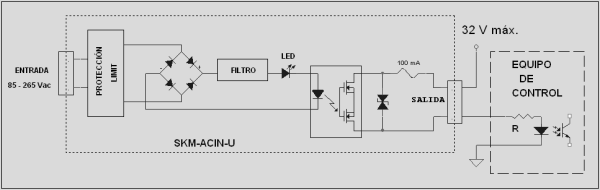

Modo de conexión cuando el equipo dispone de entradas optoacopladas.
